Предназначен для навесных стен, баз тяжелого оборудования и критически важной инфраструктуры. Изготовлено с применением резки на станке с ЧПУ и передовых антикоррозионных технологий.
Основная функция закладной стальной пластины сосредоточена на трех ключевых областях позиционирования, служащих критически важным носителем для соединения основной конструкции здания со вспомогательными конструкциями:
Концентратор передачи нагрузки
Выдерживает собственный вес, ветровую и вибрационную нагрузку вспомогательных компонентов, таких как навесные стены. Равномерно передает распределенные нагрузки на основную бетонную конструкцию, чтобы избежать повреждений от локальной концентрации напряжений.
Справочник по установке
Полагается на точное позиционирование на этапе предварительной закладки, чтобы обеспечить фиксированную привязку для последующих опор. Обеспечивает регулярность расположения и точность установки, значительно сокращая вторичную обработку на месте.
Гарантия структурной устойчивости
Образует прочную интегрированную конструкцию с заливкой бетона, повышая стабильность соединения между внешними компонентами и основной конструкцией. Улучшает устойчивость к опрокидыванию и вибрации.
Технические характеристики
| Категория спецификации | Технические параметры | Подробные показатели | Спецификация адаптации |
|---|---|---|---|
| Базовый размер | Нормальная спецификация | Длина/ширина: 200×200 мм~600×600 мм; толщина: 8 мм~20 мм | 200х200х8мм для легкой стеклянной перегородки; 600×600×20 мм для тяжелой навесной стены |
| Пользовательский размер | Любая длина и ширина (макс ≤1000×1000мм), толщина (мин ≥5мм) | Адаптируется к индивидуальным требованиям навесных стен специальной формы. | |
| Допуск размера | Допуск на размер контура | ±0,5 мм (обычный), ±0,2 мм (прецизионный) | Уровень точности адаптируется к высотным навесным стенам, требующим чрезвычайно высокой точности. |
| Точность положения отверстия | Допуск межосевого расстояния отверстия ≤±0,2 мм, диаметр отверстия ±0,1 мм | Обеспечивает точное стыковое соединение с болтами кронштейна навесной стены. | |
| Свойства материала | Основной материал | Углеродистая сталь: Q235B, Q345B; Нержавеющая сталь: 304, 316. | Q345B для тяжелых грузов; Нержавеющая сталь 316 для прибрежного тумана с высоким содержанием соли |
| Механическое свойство | Основная сила | Прочность на изгиб: Q235B ≥ 235 МПа, Q345B ≥ 345 МПа; Прочность на сдвиг ≥ 120 МПа | Обеспечивает устойчивость конструкции при передаче нагрузки. |
| Обработка поверхности | Антикоррозийный процесс | Горячее цинкование (≥80 мкм), фторуглеродное напыление (≥40 мкм), зеркальная полировка | Горячее цинкование для защиты от коррозии на открытом воздухе; зеркальный лак для внутренней отделки |
| Технологические требования | Процесс формирования | Плазменная резка с ЧПУ, прецизионная штамповка; высота сварного шва ≥8 мм, без пор/трещин | Обеспечивает плоскостность плиты (≤1 мм/м), улучшая сцепление с бетоном. |
Основные преимущества: высокая точность, прочность и адаптируемость.
Эта встроенная стальная пластина строго контролирует допуск размера в пределах ± 0,5 мм и точность отверстий под болты в пределах ± 0,2 мм. Он точно соединяется скронштейны для ненесущих стени другие компоненты. Благодаря использованию материалов премиум-класса, таких как Q345B и нержавеющая сталь 304/316, прочность на изгиб достигает ≥345 МПа. Поверхность подвергается профессиональной обработке, такой как горячее цинкование, с устойчивостью к соляному туману ≥1000 часов. Мы поддерживаем полную настройку размера, расположения отверстий и обработки поверхности для удовлетворения строгих требований проекта B2B.
Сценарии применения и проверенные случаи

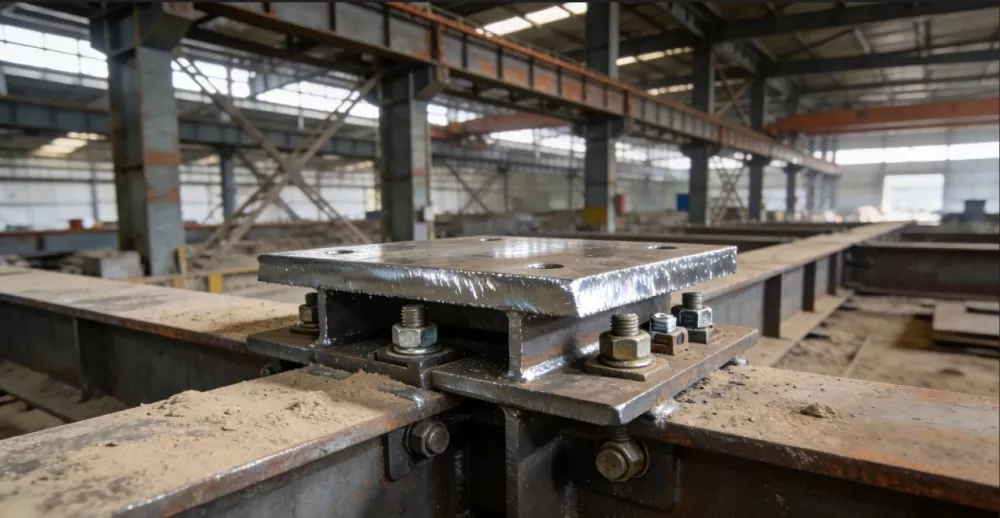

В проекте использовались утолщенные закладные стальные пластины, которые устойчиво выдерживали нагрузку 50-тонной крановой балки. Материалы и обработка поверхности были адаптированы к условиям высокой запыленности и влажности на объектах тяжелой промышленности, обеспечивая долгосрочную эксплуатационную безопасность.
Для соединения навесной стены со стальной конструкцией использовались закладные пластины из нержавеющей стали 304. Это обеспечило плоскостность сверхпролетной навесной стены и отличную устойчивость к атмосферным воздействиям, отвечая строгим стандартам качества крупных производителей.проект транспортного узла.

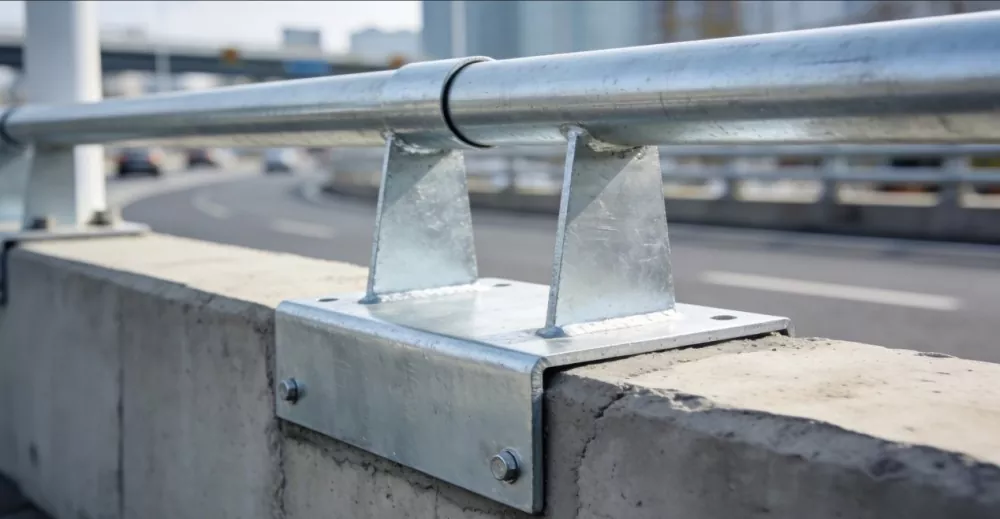

Для ограждения эстакады были использованы закладные пластины из горячеоцинкованной стали, что повысило эффективность передачи нагрузки. Плиты не показали явной коррозии в дождливую погоду, что значительно сократило период строительства и обеспечило долговечность муниципальной инфраструктуры.
Наши промышленные преимущества
Tianjin Shunchen Industrial Co., Ltd., основанная в 2014 году, имеет штаб-квартиру в промышленной зоне Дацючжуан. Являясь предприятием с комплексной производственной цепочкой, мы интегрируем глубокую обработку стали, горячее цинкование, складирование и импортно-экспортную торговлю.
Имея годовую производственную мощность, превышающую 450 000 тонн, и объем производства почти 2 миллиарда юаней, мы обладаем значительными преимуществами в области производства встраиваемых стальных листов. Опираясь на полную интеграцию отраслевой цепочки, наша база предлагает достаточные производственные мощности, готовые запасы, быстрое реагирование на поставки и контролируемые затраты. Какпрямой поставщик с завода, мы обеспечиваем конкурентоспособные цены наоптовые заказыи индивидуальные решения. Проверьте нашСертификация ISO 9001для обеспечения качества.
Часто задаваемые вопросы
Каково типичное время выполнения оптовых заказов закладных стальных пластин?
Для стандартных спецификаций на складе время выполнения обычно составляет 7-15 дней. Для индивидуальных размеров, особых материалов (например, нержавеющей стали 316) или специальной антикоррозионной обработки производственный цикл обычно составляет 20–30 дней, в зависимости от количества заказа. Точный график доставки мы предоставим после подтверждения заказа.
Возможно ли изготовление пластин по индивидуальным чертежам?
Да, абсолютно. Мы поддерживаем услуги OEM и ODM. Вы можете предоставить чертежи САПР (DWG, DXF, STEP) или физические образцы. Наша технология резки с ЧПУ и лазерного сверления гарантирует, что расположение отверстий и размеры пластин будут соответствовать вашим требованиям с точностью до ±0,2 мм.
Как обеспечить качество сварки при высоких нагрузках?
Мы используем передовые автоматизированные процессы сварки с высотой сварного шва ≥8 мм и гарантируем отсутствие пор и трещин. Каждая партия проходит строгий неразрушающий контроль (NDT) и дефектоскопию. Наш уровень аттестации сварных швов неизменно достигает 99,9%, что эффективно соответствует тяжелым нагрузкам и особым требованиям промышленных предприятий.
Какая обработка поверхности рекомендуется для наружных и прибрежных проектов?
Для общего использования на открытом воздухе мы рекомендуем горячее цинкование (толщина цинкового покрытия ≥80 мкм), которое обеспечивает превосходные антикоррозионные характеристики. Для прибрежных районов с сильным соленым туманом мы настоятельно рекомендуем использовать нержавеющую сталь 316 в сочетании с толстым цинковым покрытием или специальным фторуглеродным напылением для обеспечения максимальной долговечности.
Можете ли вы предоставить сертификаты на материалы и протоколы испытаний?
Да. Мы предоставляем полную документацию о качестве каждой партии, включая сертификаты заводских испытаний (MTC), отчеты об испытаниях механических свойств (прочность на изгиб и сдвиг), а также отчеты об испытаниях в солевом тумане. Это обеспечивает бесперебойную таможенную очистку и соответствует строгим требованиям приемки международных строительных проектов.
Запросить цену на встраиваемые стальные пластины
Отправьте нам свои чертежи, требуемую марку материала, размеры пластин и антикоррозионные характеристики. Наша команда инженеров рассмотрит ваш проект и предоставит конкурентоспособное предложение напрямую с завода.
