Что делает Angle Steel лучшим выбором для строительства опор ЛЭП?

Высокие башни электропередач, возвышающиеся на фоне горизонта, являются молчаливой опорой современной цивилизации. Они переносят энергию на огромные расстояния, соединяя города, предприятия и дома. Эти внушительные конструкции являются инженерными чудесами эффективности и устойчивости, разработанными для того, чтобы противостоять экстремальным погодным условиям, тяжелым ледовым нагрузкам и неумолимой силе ветра. Выбор материала для этих башен не произволен; это тщательно рассчитанное решение, в котором сбалансированы прочность, вес, стоимость и долговечность. На протяжении более столетия один материал неизменно был лучшим выбором для строительства опор электропередачи:угловая сталь. С первых дней электрификации до сегодняшних сетей сверхвысокого напряжения угловая сталь доказала свою надежность в самых суровых условиях, от замерзшей тундры до знойных пустынь.

Угловая сталь, профиль конструкционной стали с L-образным поперечным сечением, предлагает сочетание свойств, которые делают ее уникально подходящей для строительства опор электропередачи. Его высокое соотношение прочности и веса позволяет проектировать высокие, стройные башни, которые сводят к минимуму расход материала и при этом обеспечивают максимальную структурную целостность. Его способность крепиться болтами или сваркой обеспечивает быстрое изготовление и сборку в удаленных местах. Его долговечность гарантирует, что эти критически важные объекты инфраструктуры могут работать десятилетиями при минимальном обслуживании. В этой статье мы углубимся в конкретные технические, экономические и практические причины, по которым угловая сталь остается беспрецедентным выбором для строительства опор электропередач. Мы изучим свойства материалов, преимущества конструкции, производственные процессы и логистические соображения, которые делают угловую сталь отраслевым стандартом, предоставив инженерам и руководителям проектов информацию, необходимую им для выбора правильных материалов для их следующего проекта линии электропередачи.

Оглавление

• 1. Что такое угловая сталь и почему она используется в опорах электропередач?
• 2. Какие структурные свойства делают угловую сталь идеальной для строительства башен?
• 3. Как угловая сталь обеспечивает экономическую эффективность и экономические преимущества?
• 4. Какую роль в успехе проекта играет простота изготовления и сборки?
• 5. Каковы основные технические характеристики угловой стальной опоры трансмиссии?
• 6. Часто задаваемые вопросы (FAQ)
• 7. Заключение

1. Что такое угловая сталь и почему она используется в опорах электропередач?

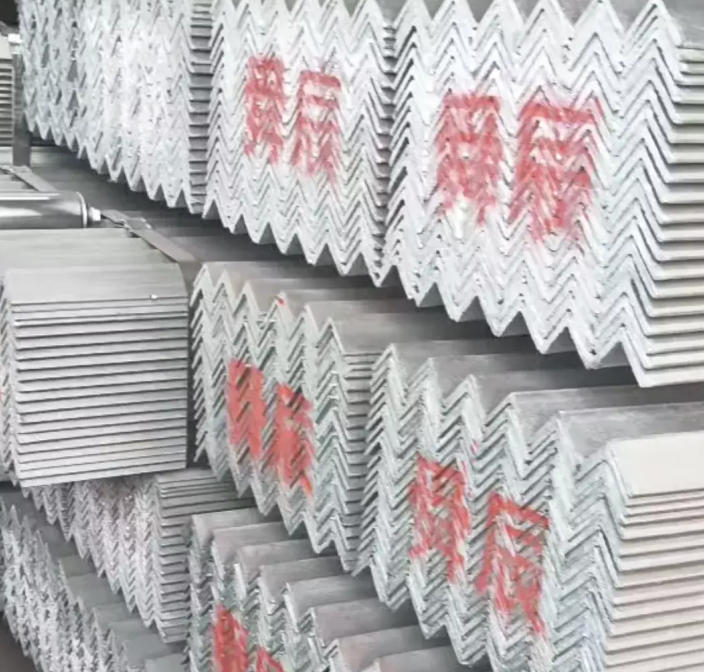

Уголок стальной, также известный как уголок или L-образный кронштейн, представляет собой изделие из конструкционной стали с поперечным сечением в форме буквы «L». Его изготавливают путем горячей прокатки или холодной формовки стальной заготовки под углом 90 градусов. Две ножки уголка обычно имеют одинаковую или неравную длину и могут иметь различную толщину для удовлетворения различных требований к несущей способности. Стандартная форма, равнополочный стальной уголок, наиболее часто используется в строительстве опор электропередачи. L-образное поперечное сечение обеспечивает высокий момент инерции и высокий момент сопротивления относительно веса, что делает его исключительно эффективным конструктивным элементом для сопротивления изгибающим и скручивающим силам.

Использование угловой стали при строительстве опор ЛЭП восходит к концу 19 века, когда строились первые линии электропередачи на большие расстояния. Ранние башни часто строились из кованого или чугуна, но эти материалы были тяжелыми, хрупкими и трудными в изготовлении. Угловая сталь с ее высоким соотношением прочности к весу и простотой изготовления с использованием болтов и заклепок быстро стала предпочтительным материалом. Внедрение высокопрочных низколегированных сталей еще больше повысило характеристики угловых стальных башен, что позволило строить более высокие башни с более длинными пролетами.

Существует несколько причин, по которым угловая сталь остается доминирующим материалом для строительства опор ЛЭП:

• Структурная эффективность:L-образная форма обеспечивает превосходные структурные характеристики как при сжатии, так и при растяжении, что делает ее подходящей для разнообразных условий нагрузки, которым подвергаются опоры ЛЭП.
• Модульность:Угловые стальные башни состоят из стандартных модульных компонентов, которые можно легко изготовить на заводе и собрать на месте.
• Крепежность:Плоские поверхности угловой стали позволяют легко выполнять болтовые или сварные соединения, упрощая процесс сборки и сокращая время строительства.
• Долговечность:При правильном цинковании угловая сталь обеспечивает исключительную устойчивость к коррозии, обеспечивая длительный срок службы даже в суровых условиях.
• Экономическая эффективность:Угловая сталь относительно недорога в производстве и транспортировке, что делает ее экономически выгодным вариантом для крупномасштабных инфраструктурных проектов.
• Ремонтопригодность в полевых условиях:Повреждения угловой стальной башни можно легко устранить в полевых условиях, заменив поврежденные элементы или укрепив существующие.

ВТяньцзиньская компания по управлению предприятием Шуньчен Хонге, Лтд.,мы поставляем высококачественную угловую сталь для проектов опор электропередач уже более десяти лет. Наш завод производит угловую сталь по самым высоким стандартам, гарантируя, что каждая деталь соответствует строгим требованиям отрасли передачи электроэнергии. Мы понимаем, что надежность электросетей зависит от качества используемых материалов, и стремимся поставлять угловую сталь, отвечающую самым высоким ожиданиям. Наш обширный опыт работы в отрасли позволяет нам предоставлять нашим клиентам техническую поддержку и знания о продукции, необходимые им для выбора стального уголка под прямым углом для их конкретных требований проекта.

2. Какие структурные свойства делают угловую сталь идеальной для строительства башен?

Чтобы понять, почему угловая сталь является предпочтительным материалом для опор ЛЭП, необходимо подробно изучить ее структурные свойства. Опоры ЛЭП подвергаются сложной комбинации нагрузок: собственному весу самой опоры, весу проводников и изоляторов, ветровым нагрузкам на опору и проводники, ледовым нагрузкам в холодном климате, а в некоторых регионах и сейсмическим нагрузкам. Башня должна быть спроектирована таким образом, чтобы выдерживать эти нагрузки без чрезмерного отклонения или разрушения. Структурные характеристики угловой стали являются прямым результатом свойств ее материала и геометрической формы.

Соотношение прочности и веса:Соотношение прочности и веса является решающим фактором при проектировании конструкции. Материал с высоким соотношением прочности и веса позволяет сделать конструкцию более легкой, что снижает нагрузку на фундамент и снижает затраты на материал. Уголок, особенно изготовленный из высокопрочной низколегированной стали, имеет отличное соотношение прочности и веса. Это связано с тем, что Г-образное сечение обеспечивает высокий момент инерции (устойчивость к изгибу) и высокий момент сопротивления (устойчивость к нагрузкам) при заданном весе. Эта эффективность является основной причиной, почему угловая сталь предпочтительнее других структурных форм, таких как круглые или плоские стержни.

Сопротивление короблению:Сжимающие элементы в башне уязвимы к короблению, которое является внезапным катастрофическим разрушением, которое происходит, когда тонкий элемент перегружен. L-образное поперечное сечение угловой стали обеспечивает большой радиус вращения, который является мерой устойчивости элемента к короблению. Это означает, что компрессионные элементы из угловой стали могут быть спроектированы с большей эффективной длиной, прежде чем коробление станет проблемой. Использование двойных угловых элементов (две угловые стальные секции, расположенные спина к спине) еще больше повышает устойчивость к продольному изгибу, что позволяет создавать еще более высокие и тонкие конструкции башен.

Сопротивление скручиванию:Опоры электропередачи часто подвергаются скручивающим нагрузкам, вызванным неравномерной силой ветра или ледяными нагрузками на проводниках. Г-образное сечение угловой стали обеспечивает определенную устойчивость к скручиванию, хотя и не так эффективно, как закрытые профили. Чтобы смягчить скручивание, в конструкции башни обычно используются раскосы и триангуляция.

Местное коробление (ноги):Отдельные ножки углового стального уголка могут локально прогибаться под сильным сжимающим напряжением. Соотношение ширины и толщины ножек тщательно контролируется, чтобы предотвратить локальное коробление. Такие стандарты, как спецификация Американского института стальных конструкций (AISC), предусматривают ограничения на эти соотношения, чтобы гарантировать, что элемент не выйдет из строя из-за местного коробления. Отношение ширины к толщине в сочетании с пределом текучести материала определяет, выйдет ли угловая сталь из строя из-за текучести или из-за местного коробления.

Усталостная устойчивость:Опоры электропередачи подвергаются циклическим нагрузкам от ветра и, в некоторых случаях, от скачков проводников. Сопротивление усталости угловой стали, как правило, хорошее, при условии, что соединения правильно спроектированы и изготовлены. Болтовые соединения особенно эффективны для предотвращения усталостных трещин, поскольку они распределяют нагрузку на несколько болтов.

В таблице ниже приведены типичные механические свойства угловой стали, используемой для строительства опор электропередач.

3. Как угловая сталь обеспечивает экономическую эффективность и экономические преимущества?

Экономические преимущества угловой стали являются основным фактором ее доминирования на рынке опор электропередачи. Речь идет не только о цене за килограмм; речь идет об общей стоимости проекта, которая включает в себя затраты на материалы, затраты на изготовление, транспортные расходы, затраты на установку и расходы на техническое обслуживание в течение всего срока службы башни. Угловая сталь предлагает благоприятный баланс между всеми этими категориями, что делает ее наиболее экономически выгодным вариантом для крупномасштабных проектов линий электропередачи.

Более низкая стоимость материала:Уголок стальной производится в больших объемах с использованием установленных производственных процессов, что позволяет поддерживать относительно низкую стоимость за килограмм. Сырье (железная руда и стальной лом) имеется в изобилии, а производственный процесс высокоэффективен. По сравнению с другими конструкционными материалами, такими как алюминий или композитные материалы, угловая сталь предлагает значительно более низкую стоимость на единицу прочности.

Снижение затрат на изготовление и сборку:Г-образное сечение угловой стали облегчает изготовление и сборку. Стандартизация позволяет разработать эффективные производственные процессы, сокращая трудозатраты на резку, сверление и сварку. Использование болтовых соединений, а не сварных, упрощает сборку на месте и не требует высокой квалификации рабочих для каждой точки соединения. Это приводит к более быстрому монтажу и снижению затрат на строительство.

Снижение транспортных расходов:Уголок относительно плотный, но его высокое соотношение прочности и веса означает, что в заданный объем можно упаковать значительное количество материала. Это снижает стоимость транспортировки стали с завода на строительную площадку. Модульная природа угловых стальных башен позволяет эффективно упаковывать и транспортировать, минимизируя ненужное пространство.

Минимальные затраты на техническое обслуживание:При правильном цинковании угловая сталь обеспечивает превосходную устойчивость к коррозии, которая является одной из основных причин разрушения башни. Процесс горячего цинкования обеспечивает прочное покрытие, которое защищает сталь на протяжении десятилетий. Это снижает потребность в текущем техническом обслуживании и ремонте, что является существенным экономическим преимуществом по сравнению с другими материалами, требующими более частых проверок и обслуживания.

Ремонтопригодность в полевых условиях:Модульная конструкция угловых стальных башен позволяет легко проводить ремонт в полевых условиях. Если элемент поврежден, его можно заменить новым, не требуя полной замены башни. Это главное преимущество перед литыми или сварными конструкциями, которые после установки сложно отремонтировать. Такая возможность ремонта в полевых условиях снижает общую стоимость проекта и продлевает срок службы башни.

Сравнение стоимости различных конструкционных материалов для опор ЛЭП показывает явное экономическое преимущество угловой стали.

В Tianjin Shunchen Hongye Enterprise Management Co., Ltd. мы понимаем экономическое давление крупномасштабных инфраструктурных проектов. Мы тесно сотрудничаем с нашими клиентами, чтобы предоставить экономически эффективные решения из угловой стали, которые соответствуют бюджету их проектов без ущерба для качества. Наши эффективные производственные процессы и обширные складские запасы позволяют нам предлагать конкурентоспособные цены и быструю доставку. Сотрудничая с нами, наши клиенты могут добиться значительной экономии средств на проектах опор электропередачи.

4. Какую роль в успехе проекта играет простота изготовления и сборки?

Простота изготовления и сборки является решающим фактором успеха проекта линии электропередачи, особенно для проектов в отдаленных или труднодоступных местах. Угловые стальные башни разработаны для эффективного изготовления и быстрой сборки, что приводит к снижению затрат, более быстрому завершению проекта и снижению риска задержек.

Процесс изготовления:Изготовление угловых стальных опор является высоко стандартизированным процессом. Начинается он с резки уголка на необходимую длину с последующим сверлением отверстий для соединений и в некоторых случаях сваркой узлов. Затем элементы подвергаются горячему цинкованию для защиты от коррозии. Процесс цинкования является хорошо зарекомендовавшим себя и экономически эффективным методом защиты угловой стали при эксплуатации на открытом воздухе. Стандартизированный характер процесса обеспечивает высококачественное и стабильное производство.

Болтовые соединения:Подавляющее большинство соединений угловых стальных башен являются болтовыми, а не сварными. Это осознанный выбор конструкции, который упрощает как изготовление, так и сборку. Болтовые соединения проще изготовить, требуют меньше специализированного оборудования и облегчают сборку на месте. Использование высокопрочных болтов гарантирует, что соединения будут такими же прочными, как и элементы, которые они соединяют. Стандартизированные размеры болтов и гаек сокращают количество необходимых различных деталей, упрощая управление запасами.

Процесс сборки:Сборка угловых стальных башен — это четко определенный процесс, который может выполнить квалифицированная бригада. Башня обычно возводится с помощью мобильного крана или вертолета. Первым делом закладывается фундамент, затем по частям собирается башня. Модульная конструкция башни обеспечивает эффективную сборку, а стандартизированные соединения позволяют легко обеспечить правильное выравнивание башни. Процесс сборки относительно быстрый, что сводит к минимуму время пребывания на объекте.

Предварительная сборка:Зачастую секции башни предварительно собираются на земле, а затем поднимаются на место. Это уменьшает объем работы, которую необходимо выполнить на высоте, что повышает безопасность и эффективность. Предварительная сборка на уровне земли упрощает проверку и выравнивание, снижая риск ошибок.

Поле регулировки:Болтовые соединения также допускают некоторую регулировку в полевых условиях. В случае несоосности соединения можно ослабить и снова затянуть, чтобы устранить проблему. Эта гибкость имеет решающее значение на неровной местности или при небольших изменениях в фундаменте. Эта возможность регулировки является ключевым преимуществом по сравнению со сварными конструкциями, которые нельзя регулировать после установки.

Чтобы проиллюстрировать влияние простоты изготовления и сборки, рассмотрим следующее сравнение двух проектов опор электропередач: в одном используется угловая сталь, а в другом — менее стандартизированный материал.

Наш завод в Шунчэне оснащен современным производственным оборудованием, включая сверлильные линии с ЧПУ и автоматизированные системы распиловки, которые обеспечивают высококачественное и эффективное производство. Мы также предоставляем подробные рабочие чертежи и инструкции по сборке, чтобы помочь нашим клиентам оптимизировать процесс сборки. Наше внимание к качеству и эффективности помогает нашим клиентам завершить свои проекты вовремя и в рамках бюджета, обеспечивая успешную поставку надежной инфраструктуры передачи электроэнергии.

5. Каковы основные технические характеристики угловой стальной опоры трансмиссии?

Выбор правильных характеристик угловой стали для проекта опоры электропередачи требует детального понимания соответствующих стандартов, требуемых механических свойств и особенностей проектирования. Технические спецификации должны гарантировать, что башня является структурно прочной, долговечной и соответствует отраслевым стандартам. Ключевые характеристики включают марку материала, размеры, допуски, покрытие и требования к испытаниям.

Материал класса:Марка материала определяет химический состав стали, предел текучести, предел прочности и пластичность. Наиболее часто используемые марки материалов для угловой стали опоры электропередачи:

• Q235B:Это наиболее широко используемая марка низкоуглеродистой стали для общего строительства. Он имеет предел текучести 235 МПа и предел прочности 375-500 МПа. Он подходит для большинства применений передающих вышек.
• Q345B:Это высокопрочная низколегированная сталь с пределом текучести 345 МПа. Он обеспечивает лучшее соотношение прочности и веса и часто используется для более высоких или более тяжелонагруженных вышек.
• Q420B:Это еще более прочная сталь, используемая для самых требовательных применений, таких как опоры сверхвысокого напряжения.

Размеры:Размеры уголка имеют решающее значение для проектирования конструкции. Указаны длина ножки, толщина ножки и внутренний радиус. Размер обычно выражается в миллиметрах (например, 100х100х10 означает длину ножки 100 мм, толщину ножки 10 мм и равные ножки). Размеры стандартизированы для обеспечения взаимозаменяемости.

Геометрические допуски:Производственные допуски угловой стали важны для обеспечения правильного соединения элементов во время сборки. Допуски включают прямолинейность, скручивание и радиус угла. Соблюдение этих допусков необходимо для правильного функционирования болтовых соединений.

Покрытие:Стандартное покрытие уголков трансмиссионной башни — горячее цинкование. Процесс цинкования обеспечивает прочное цинковое покрытие, защищающее сталь от коррозии. Толщина оцинкованного покрытия указывается, обычно в микрометрах (мкм). Для обеспечения адекватной защиты от коррозии требуется минимальная толщина покрытия 85 мкм.

Тестирование:Уголок из стали должен быть испытан на предмет соответствия указанным механическим свойствам. Испытания включают испытания на растяжение, изгиб и ударные испытания (V-образный надрез по Шарпи). Тестирование гарантирует, что сталь подходит для данного применения.

В следующей таблице приведены основные технические характеристики типичного стального углового уголка опоры электропередачи.

В Шунчэне мы строго соблюдаем эти спецификации, гарантируя, что каждый кусок угловой стали, который мы поставляем, соответствует самым высоким стандартам качества и производительности. Наши процессы контроля качества включают тщательное тестирование и проверку на каждом этапе производства, от проверки сырья до проверки конечной продукции. Приверженность качеству имеет важное значение для обеспечения безопасности и надежности опор электропередачи, которые строят наши клиенты.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: Каков типичный срок службы опорной башни из оцинкованной угловой стали?

Ответ: Правильно спроектированная, изготовленная и оцинкованная угловая опора электропередачи может прослужить 50 и более лет. Горячеоцинкованное покрытие обеспечивает превосходную устойчивость к коррозии, что является основным фактором, ограничивающим срок службы башни. В агрессивных средах, например, в прибрежных районах с высоким содержанием соли, срок службы может быть немного короче, но регулярные проверки и периодическое техническое обслуживание могут продлить срок службы.

Вопрос 2: Какие материалы обычно используются для изготовления угловой стали опоры электропередачи?

Ответ: Наиболее распространенными материалами являются углеродистые и низколегированные конструкционные стали. Марка Q235B наиболее широко используется для стандартных применений, а марки Q345B и Q420B используются для применений с более высокой прочностью. Выбор зависит от необходимой прочности, веса и стоимости башни. Материал должен соответствовать указанным требованиям по пределу текучести и ударной вязкости.

Вопрос 3: Подходит ли угловая сталь для всех типов опор ЛЭП?

Ответ: Да, угловая сталь используется для изготовления широкого спектра передающих опор, включая подвесные, натяжные и угловые опоры. Универсальность и конструктивная эффективность делают его пригодным для различных конфигураций башен: от простых двухопорных башен до сложных многоопорных башен. Модульная конструкция уголка позволяет возводить башни различной конфигурации.

Вопрос 4. Каковы преимущества угловой стали перед круглой или трубчатой ​​сталью?

Ответ: Уголок имеет ряд преимуществ: более высокое соотношение прочности и веса, более простые болтовые соединения и более низкие затраты на изготовление и сборку. Плоские поверхности угловой стали легче сверлить и прикручивать, чем изогнутые поверхности. Г-образное сечение обеспечивает высокий момент инерции относительно его веса, что позволяет уменьшить количество требуемого материала. Хотя в некоторых случаях можно использовать круглую или трубчатую сталь, угловая сталь является наиболее экономичным выбором для большинства опор ЛЭП.

Вопрос 5: Как изготавливается угловая сталь для опор ЛЭП?

Ответ: Процесс изготовления включает в себя несколько этапов: раскрой уголка на необходимую длину, сверление отверстий под болтовые соединения, а в некоторых случаях и сварку узлов. Затем элементы подвергаются горячему цинкованию для обеспечения защиты от коррозии. Заключительным этапом является проверка готовых компонентов на качество и соответствие проектным спецификациям.

7. Заключение

Доминирование угловой стали в строительстве опор электропередач не случайно. Его уникальное сочетание конструктивной эффективности, экономичности, простоты изготовления и долговечности в эксплуатации делает его очевидным выбором для инженеров, руководителей проектов и коммунальных компаний по всему миру. От механических свойств самой стали до экономических и практических преимуществ модульной конструкции угловая сталь представляет собой решение, одновременно надежное и адаптируемое, отвечающее разнообразным требованиям проектов передачи энергии по всему миру. L-образное поперечное сечение обеспечивает высокое соотношение прочности и веса, что позволяет создавать высокие и стройные башни, что сводит к минимуму расход материала. Стандартизация угловой стали способствует эффективному изготовлению, быстрой сборке и простоте обслуживания, что снижает общие затраты на проект.

В Tianjin Shunchen Hongye Enterprise Management Co., Ltd. мы гордимся тем, что являемся надежным поставщиком угловой стали для проектов опор электропередачи. Наша приверженность качеству, точности и удовлетворенности клиентов сделала нас предпочтительным партнером для энергопередающих компаний и инжиниринговых фирм по всему миру. Мы понимаем решающую роль, которую высококачественная угловая сталь играет в надежности энергосистемы, и стремимся поставлять продукцию, отвечающую самым высоким стандартам производительности.

Планируете ли вы проект новой линии электропередачи или вам необходимо модернизировать или обслуживать существующую, мы приглашаем вас изучить наш ассортимент угловых стальных изделий. Наша опытная команда готова помочь Вам с выбором продукции, технической поддержкой и координацией логистики.

Свяжитесь с Тяньцзиньской компанией Shunchen Hongye Enterprise Management Co., Ltd. сегоднячтобы обсудить ваши требования к угловой стали и узнать, как наша продукция может способствовать успеху вашего проекта опоры электропередачи.
