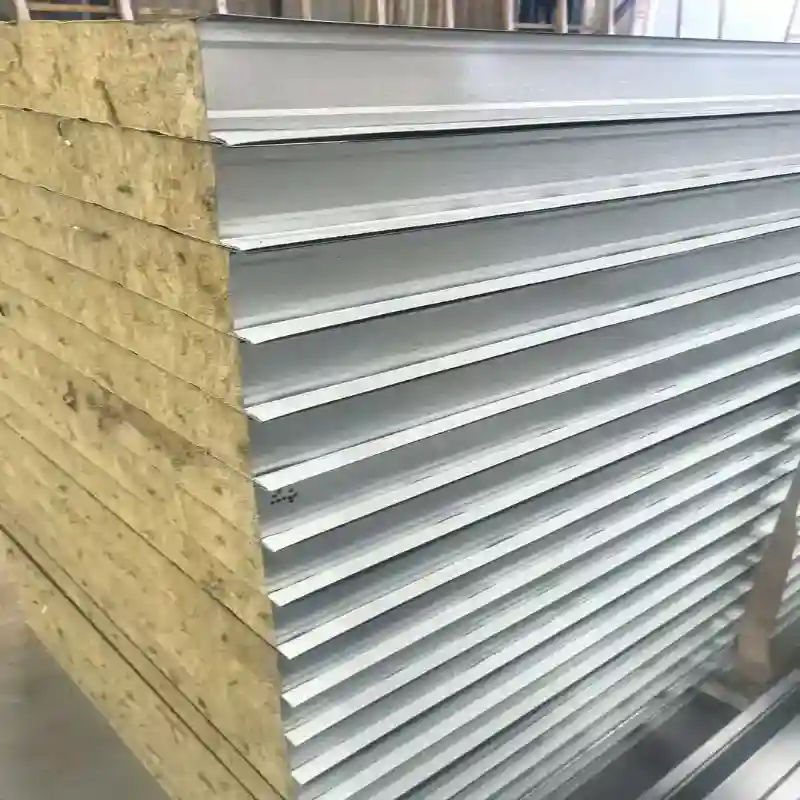

Металлическая композитная кровельная панель

Металлические композитные кровельные панели Shunchen предлагают комплексное кровельное решение для промышленных предприятий, складов, холодильных камер и коммерческих зданий. Благодаря непрерывному ламинированию прочной металлической оболочки и изолированных жил (50–200 мм) он устраняет дополнительные слои на месте и обеспечивает максимальную энергоэффективность. Благодаря групповой грузоподъемности 450 000 тонн он обеспечивает полные индивидуальные характеристики и быструю доставку.

Ключевые особенности

Интегрированная теплоизоляция

Изолированная сердцевина заключена между металлическими листами, создавая непрерывный тепловой барьер поперек крыши. Наполнители из ПУ и ПИР особенно подходят для зданий, где важно ограничить передачу тепла через крышу.

Требуемую толщину металлической композитной кровельной панели можно выбрать в соответствии с целевыми показателями изоляции проекта и местными климатическими условиями, а не использовать одну фиксированную толщину для каждого здания.

Устойчивая к атмосферным воздействиям металлическая поверхность

Внешний металлический слой обеспечивает первый барьер от дождя, солнечного света, ветра и атмосферных воздействий. Выбранная система покрытия обеспечивает защиту стальной или алюминиевой основы, а также определяет видимую отделку крыши.

Для проектов во влажной, прибрежной или химически подверженной среде характеристики подложки и покрытия должны выбираться в соответствии с ожидаемыми условиями коррозии.

Структурная жесткость

Склеенная сэндвич-конструкция сочетает в себе две металлические оболочки с жесткой или полужесткой изоляционной сердцевиной. Это создает более толстую и стабильную панель, чем один тонкий металлический лист.

Жесткость панели зависит от типа сердцевины, толщины панели, толщины металлического листа, геометрии профиля, пролета и способа крепления. Поэтому при проектировании структурной крыши окончательную конфигурацию панелей следует выбирать в соответствии с требуемым пролетом и условиями нагрузки.

Уменьшенное количество слоев крыши

Поскольку металлическое покрытие и изоляция поставляются как один компонент заводского изготовления, кровельная система не требует отдельного изоляционного слоя между внешним листом крыши и внутренней частью здания.

Эта интегрированная конфигурация позволяет сократить количество этапов монтажа и упростить погрузочно-разгрузочные работы при строительстве крыши.

Пользовательский внешний вид поверхности

Наружные и внутренние металлические листы могут поставляться с различными вариантами покрытия и цветами. Это позволяет согласовать внешний вид крыши с промышленными объектами, коммерческими зданиями, складами и другими архитектурными требованиями.

Приложения

Промышленные мастерские и фабрики

Металлокомпозитные кровельные панели используются для заводских крыш, где требуется теплоизоляция вместе с готовой металлической кровельной поверхностью. Конфигурации ПУ, ПИР и минеральной ваты могут быть выбраны в соответствии с тепловыми и противопожарными требованиями здания.

Склады и логистические здания

Склады требуют больших площадей крыши с одинаковыми размерами панелей и эффективной установкой. Сборная панельная конструкция подходит для складов со стальным каркасом и логистических объектов, где конструкция крыши должна охватывать большие площади.

Холодильные склады

Для холодильных складов и зданий с контролируемой температурой можно выбрать сердцевины из ПУ или ПИР с учетом их теплоизоляционных свойств. Толщина панели обычно определяется в зависимости от целевой температуры в помещении, наружного климата, холодильной нагрузки и конструкции ограждающей конструкции здания.

Коммерческие и сельскохозяйственные здания

Панели можно использовать для коммерческих зданий, сельскохозяйственных складов, животноводческих помещений и других сооружений, требующих готового изолированного кровельного ограждения.

Пожаробезопасные промышленные здания

Конфигурации сердцевины из минеральной ваты могут использоваться там, где проект требует сердцевины из минеральной изоляции с негорючими характеристиками. Окончательная классификация пожарной опасности должна быть подтверждена в соответствии с конструкцией всей панели и применимым стандартом испытаний.

Технические параметры

Технические характеристики продукта

Типичный выбор толщины

Толщина металлической композитной кровельной панели должна определяться с учетом требуемых тепловых характеристик, противопожарных характеристик, пролета, местного климата и конструкции конструкции, а не выбираться исключительно в соответствии с типом здания.

Применимые стандарты

Shunchen может производить панели в соответствии с указанными китайскими и международными требованиями, включая GB/T 23932-2009 и EN 14509, где это применимо. Огнестойкость и эксплуатационные испытания могут быть организованы в соответствии с применимыми спецификациями проекта, включая соответствующие ASTM или другие региональные методы испытаний.

Точный стандарт и метод испытаний должны быть подтверждены перед производством, поскольку классификация пожарной безопасности и тепловые характеристики зависят от всей конструкции панели, включая металлическую обшивку, материал сердцевины, толщину, соединения и конфигурацию установки.

Производство и контроль качества

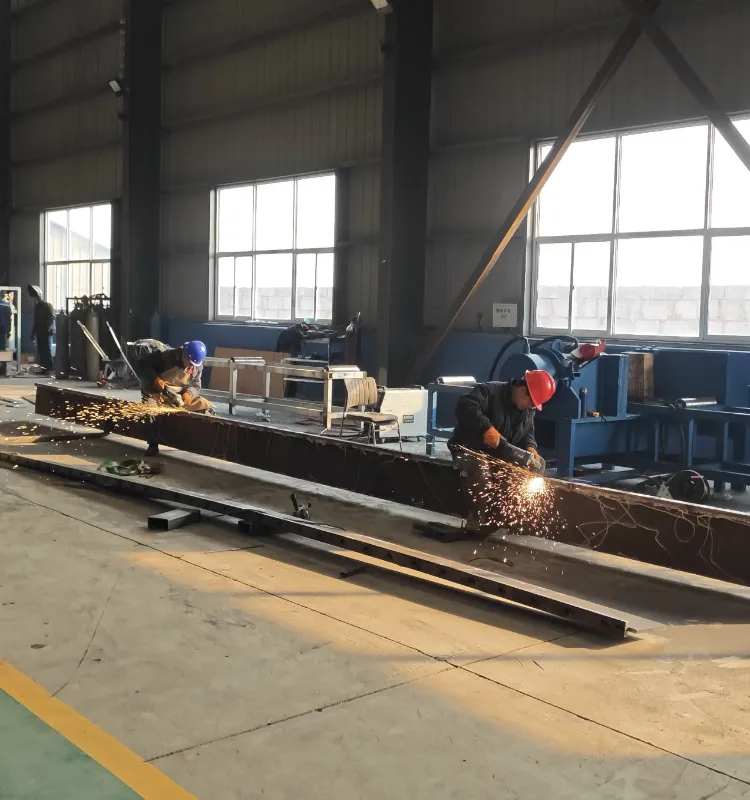

Непрерывное производство панелей

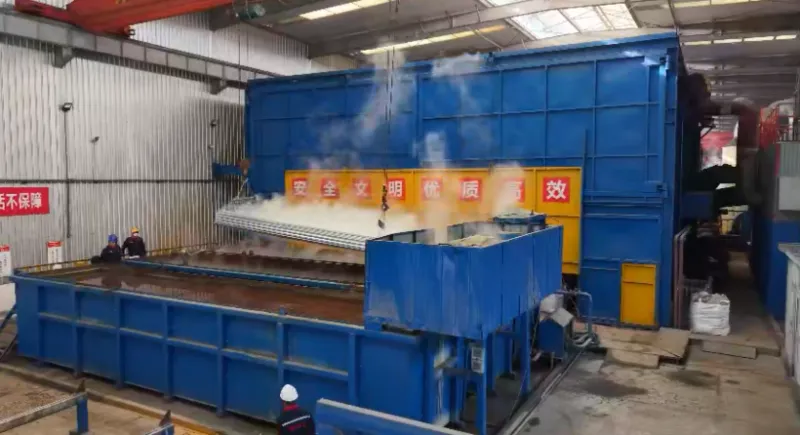

Шуньчен использует автоматизированные линии непрерывного производства композитных материалов для формирования металлических листов, подготовки изоляционного слоя, нанесения связующих материалов и прессования слоев в единую панель.

Непрерывное производство обеспечивает постоянство геометрии панелей и расположения слоев на протяжении всего производственного цикла.

Проверка основного материала

Перед ламинированием изоляционный сердечник проверяется на соответствие требуемому типу и спецификации материала. Плотность, толщина и другие соответствующие свойства могут быть проверены в соответствии с выбранным сердечником и применимыми требованиями контроля.

Проверка размеров панели

Готовые металлические композитные кровельные панели проверяются на толщину, ширину, длину, состояние профиля и видимые отклонения размеров. При проверке основное внимание уделяется тому, соответствует ли готовая панель утвержденным производственным спецификациям.

Склеивание и проверка поверхности

Склеенный интерфейс проверяется на наличие видимых расслоений и неполного соединения. Перед упаковкой металлическую поверхность проверяют на наличие царапин, дефектов покрытия, вмятин и других видимых повреждений.

Тестирование производительности

В зависимости от конфигурации продукта и требований проекта испытания могут включать проверку теплопроводности, огнестойкости, устойчивости к изгибу и другие соответствующие проверки характеристик.

Для экспортных заказов, требующих независимой проверки, может быть организована проверка третьей стороной через такие организации, как SGS или BV, в соответствии с согласованным объемом проверки.

OEM настройка

Выбор материала сердечника и металла

Клиенты могут выбрать внешний металлический лист, внутренний металлический лист и изоляционный сердечник в соответствии с требованиями проекта. Компания Shunchen может поставлять комбинации на основе стали с цветным покрытием, сплава алюминия, магния и марганца, полиуретана, PIR, минеральной ваты и стекловаты.

Толщина и ширина панели

Толщина панели может быть изменена в соответствии с требованиями к изоляции и дизайном здания. Полезную ширину также можно отрегулировать в соответствии с планировкой крыши и системой установки.

Пользовательская длина панели

Панели могут быть изготовлены фиксированной или индивидуальной длины. Производство обрезки по длине снижает необходимость в обширной резке на месте и позволяет согласовать размеры панелей с геометрией крыши.

Покрытие поверхности и цвет

Клиенты могут указать тип покрытия, отделку поверхности и цвет. Доступны системы покрытий из полиэстера и фторуглерода для различных требований к воздействию и внешнему виду.

Сборная обработка

Дополнительная заводская обработка может включать в себя вскрытие, герметизацию кромок, загиб углов, предварительное сверление по утвержденным чертежам. Эти операции выполняются перед отправкой, если проект требует, чтобы панели были доставлены частично подготовленными к установке.

Установка и подключение

План крыши

Перед установкой конструкцию крыши следует проверить на предмет выравнивания, расстояния между прогонами, уровня и несущей способности. Размеры металлической композитной кровельной панели следует сверить с утвержденной планировкой крыши, прежде чем поднимать связки на крышу.

Расположение панели

Панели располагаются вдоль проектируемого направления крыши и поддерживаются нижележащими прогонами. Правильное выравнивание важно, поскольку стык панелей определяет непрерывность кровельного покрытия.

Совместное соединение

Соседние панели соединяются посредством разработанного бокового шва или конструкции перекрытия. Перед креплением соединение должно быть полностью зацеплено и выровнено, чтобы избежать зазоров между панелями.

Крепление

Крепежи устанавливаются через предусмотренную зону крепления в несущую конструкцию. Тип крепежа, расстояние, характеристики шайбы и положение крепления должны соответствовать монтажному чертежу проекта и местным требованиям к ветровой нагрузке.

Прошивка и герметизация

Края крыши, коньки, впадины, проходы и другие стыки требуют соответствующей обработки и герметизации. Эти участки особенно важны для предотвращения проникновения воды, поскольку они прерывают сплошную поверхность крыши.

Детали установки должны соответствовать инструкциям по установке поставщика панелей и утвержденному проекту крыши инженера-строителя.

Почему стоит выбрать Шуньчэнь?

Shunchen поставляет металлические композитные кровельные панели с интегрированной производственной базы по переработке стали с объектами, охватывающими обработку стальных материалов, нанесение покрытий, цинкование, складирование и логистику.

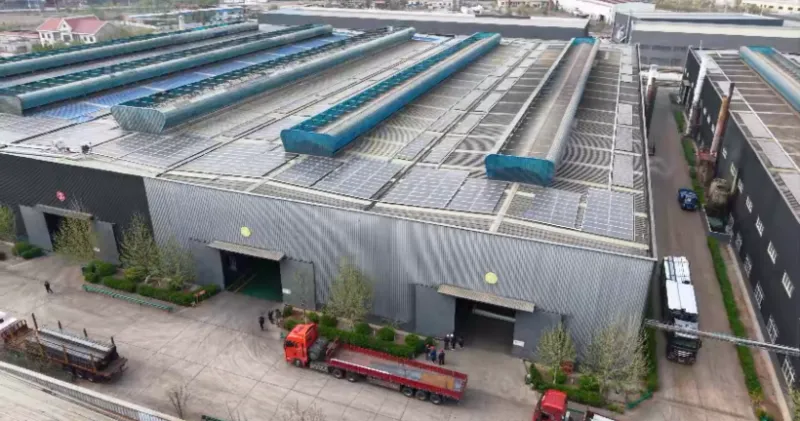

Группа имеет годовую производственную мощность, превышающую 450 000 тонн, и более 40 000 квадратных метров производственных и складских площадей. Для заказов на композитные кровельные панели эта производственная инфраструктура поддерживает поиск сырья, производство панелей, индивидуальную обработку, проверку, упаковку и экспортную отправку в рамках одной и той же цепочки поставок.

Клиенты могут указать требования к сердцевине панели, металлическому листу, толщине, ширине, длине, покрытию, цвету и заводскому изготовлению перед производством. Техническая информация проверяется на соответствие спецификации проекта, поэтому производственная конфигурация подтверждается до того, как заказ поступит в производство.

Для экспортных заказов Shunchen может предоставить документацию по заводским испытаниям, протоколы проверки размеров, документацию по материалам и, при необходимости, проверку третьей стороной. Для международных заказов доступны условия доставки FOB и CIF.

Часто задаваемые вопросы

В чем разница между металлической композитной кровельной панелью и однослойным металлическим кровельным листом?

Металлическая композитная кровельная панель содержит изоляционный сердечник между двумя металлическими слоями, в то время как однослойный кровельный лист в основном обеспечивает внешнее устойчивое к атмосферным воздействиям покрытие. Таким образом, композитная конструкция сочетает в себе кровельные и изоляционные функции в одном сборном компоненте.

Какой сердечник следует выбрать для композитной кровельной панели?

PU и PIR обычно выбираются, когда теплоизоляция является основным требованием. Минеральная вата подходит для проектов, где важны огнестойкость и изоляция на минеральной основе. Стекловату можно использовать, когда требуется тепло- и звукоизоляция. Окончательный выбор должен соответствовать тепловым и противопожарным характеристикам проекта.

Какая толщина панелей доступна?

Обычные толщины включают 50, 75, 100, 150 и 200 мм. Другие толщины могут быть обсуждены в соответствии с требуемыми тепловыми характеристиками и дизайном проекта.

Можно ли настроить длину панели?

Да. Панели могут поставляться фиксированной длины, например 6 м и 12 м, или нарезаться на заданную длину в соответствии с планировкой крыши и требованиями к транспортировке.

Можно ли настроить цвет кузова и покрытие?

Да. Могут поставляться полиэфирные, фторуглеродные и другие указанные системы покрытий. Цвет также можно настроить в соответствии с доступной системой покрытия и требованиями проекта.

Можете ли вы предоставить панели из алюминия, магния и марганца?

Да. Листы из сплава алюминия, магния и марганца можно использовать в качестве металлической поверхности для подходящих конфигураций композитных кровельных панелей. Толщина основания и структура панели должны быть подтверждены в соответствии с проектом крыши.

Можете ли вы обработать отверстия перед отправкой?

Да. Открытие, герметизация кромок, гибка и предварительное сверление могут быть выполнены в соответствии с утвержденными производственными чертежами.

Какая информация необходима для предложения?

Требуемая информация обычно включает площадь крыши или количество панелей, толщину панели, материал сердцевины, тип и толщину металлического листа, эффективную ширину, длину панели, покрытие, цвет, требования к установке и место доставки. Чертежи крыши полезны, когда заказчику требуется расчет количества или обработка сборных конструкций.

Можете ли вы организовать проверку третьей стороной?

Да. Проверка SGS, BV или другой согласованной третьей стороной может быть организована в соответствии с объемом проверки, указанным в договоре купли-продажи.
