Спиральная труба большого диаметра

Спиральные трубы большого диаметра Shunchen производятся в строгом соответствии с национальными и международными стандартами, такими как GB/T9711 и API 5L, с комплексной проверкой качества и технической поддержкой для обеспечения стабильной и надежной работы.

За прошедшие годы Shunchen заслужила доверие многочисленных клиентов-инженеров благодаря стабильному качеству продукции, гибкой настройке спецификаций и эффективной системе логистики. Если вы хотите приобрести спиральные трубы большого диаметра, узнать цены на спиральношовные трубы или найти надежного поставщика стальных труб или производителя инженерных труб, Shunchen предоставляет комплексное обслуживание от выбора продукта и индивидуального производства до доставки, помогая вашим проектам работать эффективно, безопасно и надежно.

Определение продукта

Спиральная труба большого диаметра (также известная как спиральношовная труба большого диаметра) представляет собой тип стальной трубы со спиральным швом, изготовленной из высококачественных горячекатаных полосовых стальных листов в качестве основного сырья. Он формируется методом холодной экструзии при комнатной температуре, а затем сваривается с использованием автоматической двухсторонней сварки под флюсом. Стандартом определения сердцевины является внешний диаметр ≥ 711 мм (что соответствует номинальному диаметру DN700 и выше). Его внешний диаметр может достигать 3620 мм или даже больше в соответствии с техническими требованиями. Это композитный тип стального изделия, сочетающий в себе несущую и транспортирующую способности. Его основная функция заключается в обеспечении высокостабильной транспортировки больших объемов жидкостей (таких как вода, нефть, газ, сточные воды и т. д.) на большие расстояния, а также может служить структурным вспомогательным компонентом для крупномасштабных проектов, адаптируясь к сложным условиям работы и суровым условиям окружающей среды. Благодаря своей уникальной конструкции со спиральной структурой он заполняет пробелы в отрасли в эффективном производстве и стабильном применении материалов для труб большого диаметра и широко используется в различных инфраструктурных и промышленных сценариях.

Проще говоря, спиральная труба большого диаметра — это «большая артерия для транспортировки в крупномасштабных проектах + опорная конструкция конструкции» — она может эффективно транспортировать различные среды, удовлетворять потребности в транспортировке больших потоков и выдерживать высокое давление, большие нагрузки и сложные геологические воздействия. Он подходит для различных сложных строительных сред, таких как горы, побережья и пустыни. Это основной материал для труб, соединяющий энергетику, водное хозяйство, коммунальное хозяйство и инфраструктуру.

Основные преимущества продажи

Спиральная труба большого диаметра обладает выдающимися основными преимуществами, включая безопасность, гибкость, экономичность, удобство и гибкость: ее сварные швы равномерно распределены вдоль спиральной линии, и напряжение распределяется равномерно. Он сочетается с высококачественными стальными основами, такими как Q235B и X80, а также с антикоррозионной обработкой, такой как 3PE и FBE. Он способен выдерживать давление и конструкцию, обладает высокой безопасностью и может прослужить более 30 лет. Он подходит для суровых условий работы, таких как высокое давление, большая нагрузка и сильная коррозия. Технические характеристики обширны: внешний диаметр от 711 до 3620 мм, толщина стенок от 6 до 60 мм и длина одной трубы от 6 до 18 м, которые можно гибко настраивать. Его можно адаптировать к конкретным материалам и процессам в зависимости от технических сред, классов давления и строительных условий с чрезвычайно высокой адаптируемостью. Он использует технологию непрерывного производства методом прокатки и автоматической сварки под флюсом, обеспечивая высокую эффективность производства. По сравнению с бесшовными стальными трубами того же диаметра цена снижается на 20-30%, а монтаж удобен, что значительно снижает общую стоимость проекта. Материал труб обладает превосходной прочностью, что позволяет адаптировать трубу к сложным ландшафтам, таким как горы и побережья, при холодном изгибе. Стандартизированные сварочные интерфейсы имеют хорошие характеристики уплотнения, высокую эффективность конструкции и низкую сложность. Весь производственный процесс соответствует национальным и международным стандартам, таким как GB/T9711 и API 5L. От сырья до готовой продукции осуществляется полный контроль процесса, многочисленные испытания обеспечивают соответствие качества, а также могут быть предоставлены полные квалификационные сертификаты и протоколы испытаний, полностью отвечающие потребностям различных ключевых проектов.

Технические характеристики

Ядро соответствует стандартам GB/T9711-2017 «Стальные трубы для транспортировки нефти и газа», GB/T 3091-2015 «Сварные стальные трубы для передачи жидкости под низким давлением», API 5L, SY/T5037 и т. д. Обычные спецификации следующие, а специальные спецификации могут быть изменены по мере необходимости:

1. Характеристики размера ядра

2. Характеристики материала

3. Номинальное давление

Расчет давления соответствует стандарту GB50251 и использует формулу Барлоу: t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)t=(P×D)/(2×S×E)

Среди них:

P —— Расчетное давление

D —— Наружный диаметр трубы

S —— Предел текучести материала

E —— Коэффициент сварки (для спиральносварных труб равен 0,9)

Области применения и случаи

Спиральные трубы большого диаметра, обладающие преимуществами долговечности, гибкими спецификациями и высокой экономической эффективностью, широко применяются в пяти основных областях, включая передачу энергии, проекты водосбережения, муниципальное строительство, инфраструктурные проекты и промышленное производство. Они подходят для различных ключевых проектов и сложных сценариев. Ниже приводится подробное описание полей и реальных случаев, сопровождаемое пояснениями сценариев:

Основные области применения

1. Область передачи энергии (основной сценарий применения)

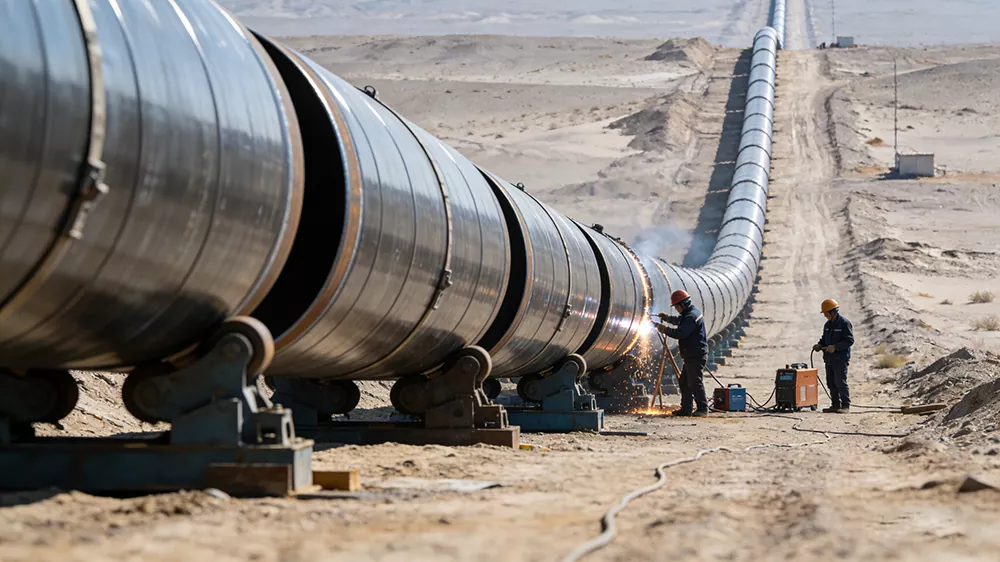

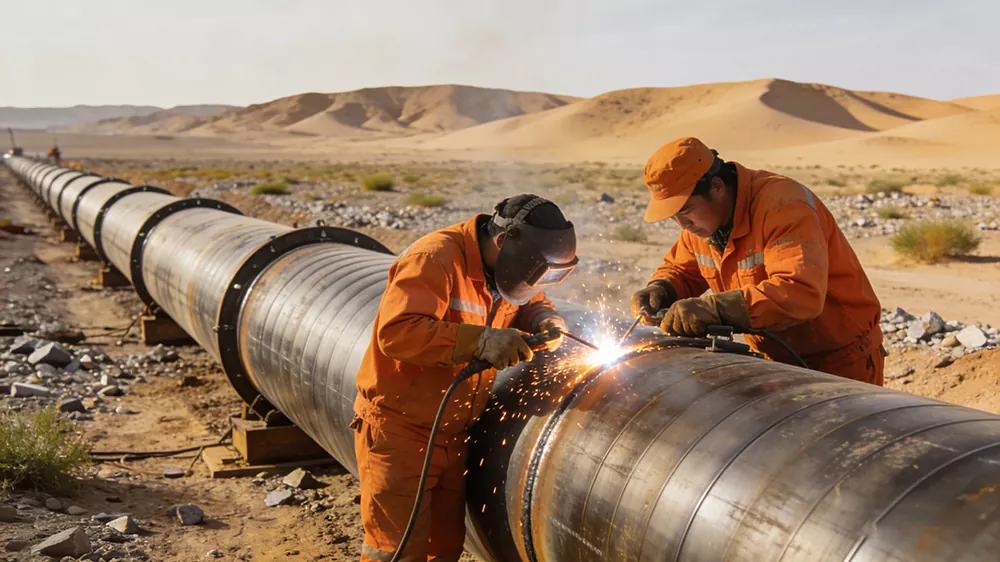

Совместимые среды: сырая нефть, природный газ, очищенная нефть, метан угольных пластов, пар и т. д. Основным требованием является транспортировка под высоким давлением, на большие расстояния и без утечек. Он подходит для сложных ландшафтов, таких как пустыни, плато и горы. Он может противостоять экстремальным перепадам температур и воздействиям геологических осадок. Это «главная артерия» передачи энергии и широко используется при строительстве магистральных трубопроводов. Это может эффективно повысить эффективность транспортировки, снизить потери энергии, снизить общую стоимость проекта, продлить срок службы и сократить инвестиции в техническое обслуживание. Описание сцены: На строительной площадке магистрального газопровода в пустыне Гоби аккуратно уложены ряды спиральных труб большого диаметра, а рабочие проводят сварочные и соединительные работы; На месте прокладки трубопровода для нефти с месторождения поверхность материалов труб использует высокотехнологичную антикоррозионную технологию, которая подходит для сложной агрессивной среды нефтяного месторождения, гарантируя, что нефть транспортируется без утечек.

2. Область водного хозяйства.

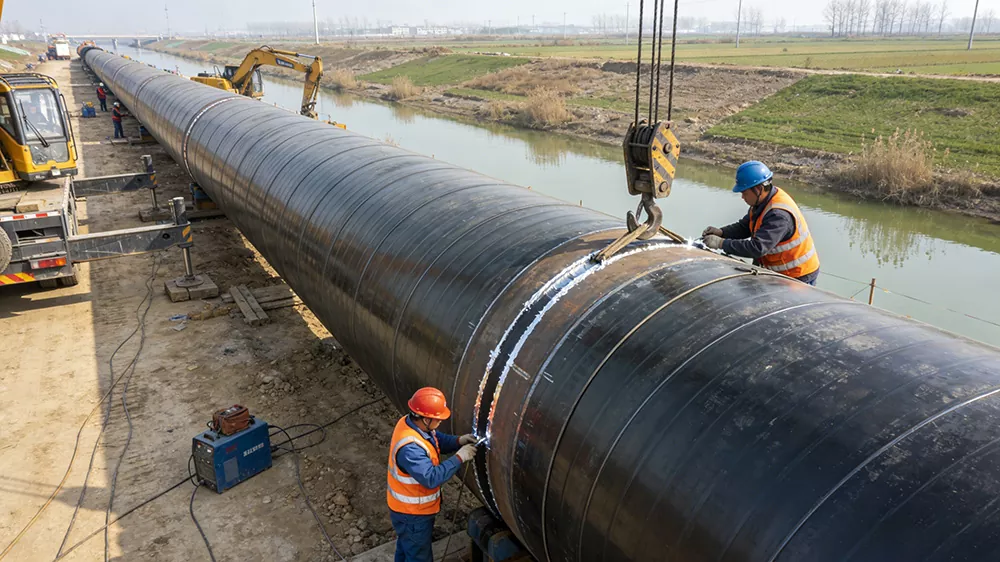

Применимые сценарии: крупномасштабные проекты водозабора, проекты переброски воды, проекты борьбы с наводнениями и дренажа, магистральные трубопроводы для орошения сельскохозяйственных угодий, проекты водоснабжения для питьевой воды, проекты водоснабжения островов и т. д. Основными требованиями являются высокая пропускная способность, коррозионная стойкость и устойчивость к давлению воды. Их можно адаптировать к сложным условиям, таким как русла рек, засоленные земли и т. д. Они могут эффективно противостоять водной эрозии и геологическому проседанию, обеспечивая стабильную передачу водных ресурсов и гарантируя безопасную эксплуатацию проектов водного хозяйства. Они играют важную вспомогательную роль в ключевых национальных проектах по охране водных ресурсов. Описание места происшествия: На строительной площадке Цинхайского водозаборного проекта для прокладки магистральных трубопроводов используются спиральные трубы большого диаметра. Трубы проходят через реки или сельскохозяйственные угодья, и рабочие выполняют герметизацию границ раздела. На объекте водоснабжения острова используются спиральные трубы большого диаметра с антикоррозионной технологией 3PE для предотвращения эрозии морской воды и обеспечения связи водных ресурсов между островом и материком.

Типичный случай

Кейс 1: Проект ветки транспортировки газа с запада на восток (в сфере транспортировки энергии)

Требования к проекту: Необходимо проложить магистральный газопровод высокого давления, подходящий для сложных ландшафтов, таких как пустыни и горы. Материал труб должен иметь класс выдерживаемости давления ≥ 6,3 МПа, быть устойчивым к геологическим просадкам и коррозии, иметь возможность быстрой поставки партиями для обеспечения длительной работы трубопровода без утечек.

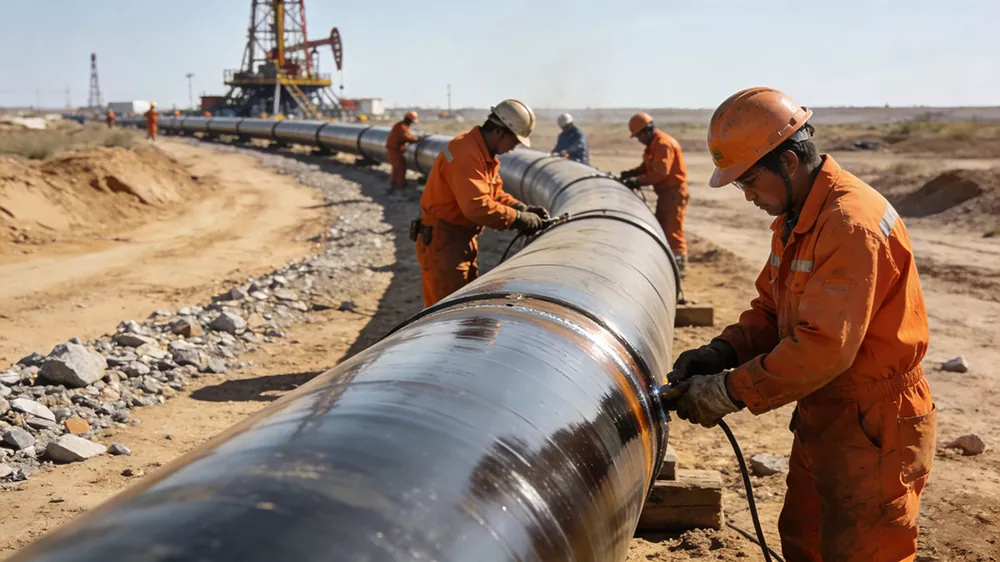

Применение продукта: Была выбрана спиральная труба большого диаметра из стали марки X80 с внешним диаметром 1220 мм и толщиной стенки 22 мм. Была принята антикоррозийная технология 3PE + технология катодной защиты. Всего было поставлено более 8000 тонн на трубопровод длиной более 120 километров, отвечающий требованиям транспортировки под высоким давлением, а сварные швы прошли двойной неразрушающий контроль ультразвуковым и рентгеновским излучением со 100% аттестацией. Сцена:

Случай 2: Проект магистрального трубопровода водозабора Цзин-Хуай (в области водосбережения)

Требования к проекту: Для обеспечения крупномасштабной транспортировки чистой воды необходим крупномасштабный магистральный водозаборный трубопровод, подходящий для сценариев пересечения рек и прокладки сельскохозяйственных угодий. Материал труб должен быть нетоксичным, коррозионностойким, иметь большой диаметр, номинальным диаметром DN2000. Для уменьшения количества соединений и повышения эффективности строительства требуются специальные материалы для труб стандартной длины 18 м.

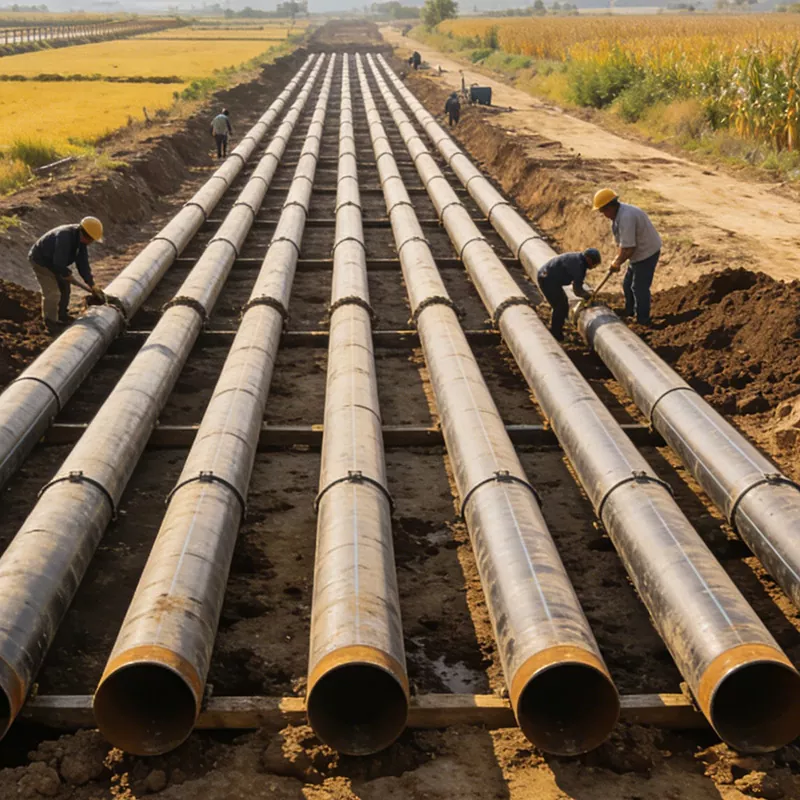

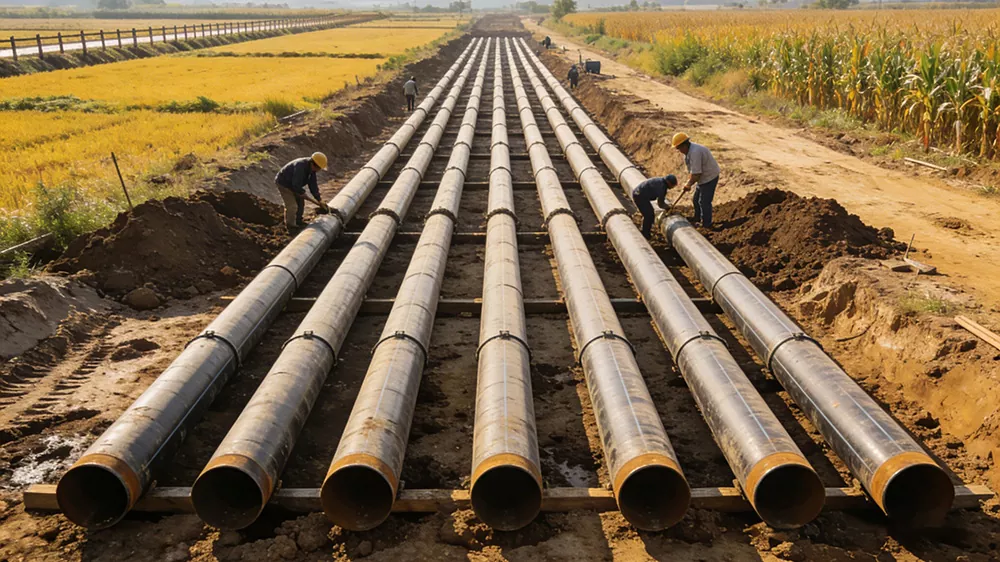

Применение продукта: выберите материал Q345B для спиральных труб большого диаметра с внешним диаметром 2020 мм и толщиной стенки 18 мм. Антикоррозионная обработка питьевой воды класса IPN8710 исключает вторичное загрязнение питьевой воды. Для прокладки магистрального трубопровода через реки и на сельскохозяйственных угодьях предоставлены нестандартные трубы стандартной длины 18 м общим весом более 5000 тонн.

Упаковка и доставка

1. Стандарты упаковки (подходят для большого диаметра и тяжеловесных характеристик с учетом защиты и удобства)

2. Спецификации поставки (с учетом эффективности, безопасности и стоимости, адаптированные к транспортным характеристикам труб большого диаметра)

（1）Вид транспорта

（2）Требования к загрузке

Перед погрузкой проверьте целостность упаковки труб и состояние антикоррозионного покрытия. Убедившись в отсутствии повреждений, плавно поднимите трубы на транспортное средство. Для фиксации используйте стальные тросы и резиновые прокладки. Не наматывайте стальные тросы на антикоррозионное покрытие (для изоляции используйте резиновые прокладки). Это необходимо для предотвращения повреждения антикоррозионного покрытия при подъеме и транспортировке, а также во избежание деформации труб из-за сдавливания. Аккуратно расположите трубы. Сгруппируйте трубы одной спецификации вместе. Расположите их по длине и толщине и разместите отдельно, чтобы избежать повреждений при столкновении из-за смешанной загрузки. Убедитесь, что торцевые заглушки надежно закрыты, чтобы предотвратить попадание посторонних предметов в трубы.

（3）Цикл поставок и доставка

（4）Гарантия транспортировки и послепродажное обслуживание

В процессе транспортировки осуществляется отслеживание в режиме реального времени, а место транспортировки и состояние труб предоставляются в режиме реального времени, чтобы избежать задержек при транспортировке или повреждения труб. В случае повреждения упаковки, царапин труб, деформации и т.п. при транспортировке мы оперативно организуем повторную доставку или ремонт на месте, чтобы это не отразилось на ходе строительства заказчиков. Для перевозок на дальние расстояния и в сложных дорожных условиях будет приобретено достаточное страхование грузовых перевозок, обеспечивающее комплексную защиту прав и интересов клиента.

Передача и послепродажное обслуживание: после завершения передачи будут предоставлены профессиональные предложения по хранению труб (например, избегать длительного воздействия солнца и дождя на открытом воздухе, антикоррозионные трубы, чтобы избежать царапин острыми предметами, поднять дно для хранения, чтобы предотвратить контакт ржавчины с землей и т. д.), и если позже возникнут какие-либо вопросы, связанные с установкой или тестированием, технические специалисты будут оперативно связаться и ответить.

Преимущества выбора Шуньчэня

Он обладает высокой устойчивостью к давлению, равномерным распределением напряжений в спиральном сварном шве, отличной стойкостью к деформации и осадке. Он подходит для транспортировки под высоким давлением на большие расстояния и в сложных подземных средах. Спецификации являются полными, а диаметр трубы и толщина стенок могут быть изменены по мере необходимости в соответствии с требованиями проектов большого диаметра. Качество сварки стабильное, благодаря двусторонней сварке под флюсом, с плотными сварными швами и хорошими герметизирующими характеристиками. Весь процесс гарантируется неразрушающим контролем для обеспечения качества. Эффективность производства высока, материал прочный и имеет более высокое соотношение цены и качества по сравнению с бесшовными трубами и прямошовными трубами того же диаметра. Его можно сочетать с различными антикоррозионными обработками, такими как 3PE и эпоксидная смола, что подходит для таких сценариев, как нефтегазовая, коммунальная и химическая промышленность, и имеет длительный срок службы. Система обслуживания является полной, от проектирования схемы, настройки производства до логистического распределения, технической поддержки на месте, она следует за всем процессом, а послепродажное реагирование является своевременным, обеспечивая надежные гарантии стабильной работы проекта.

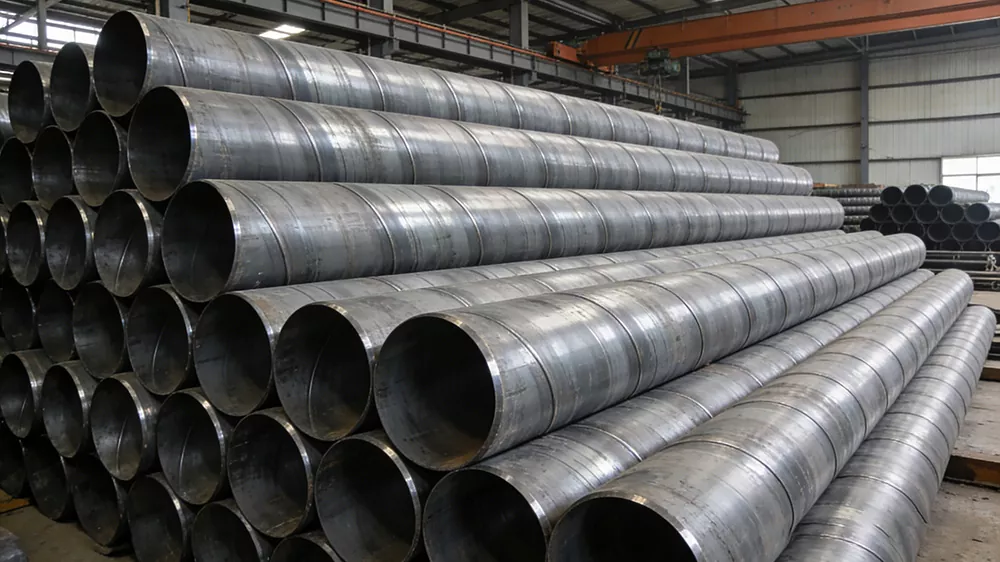

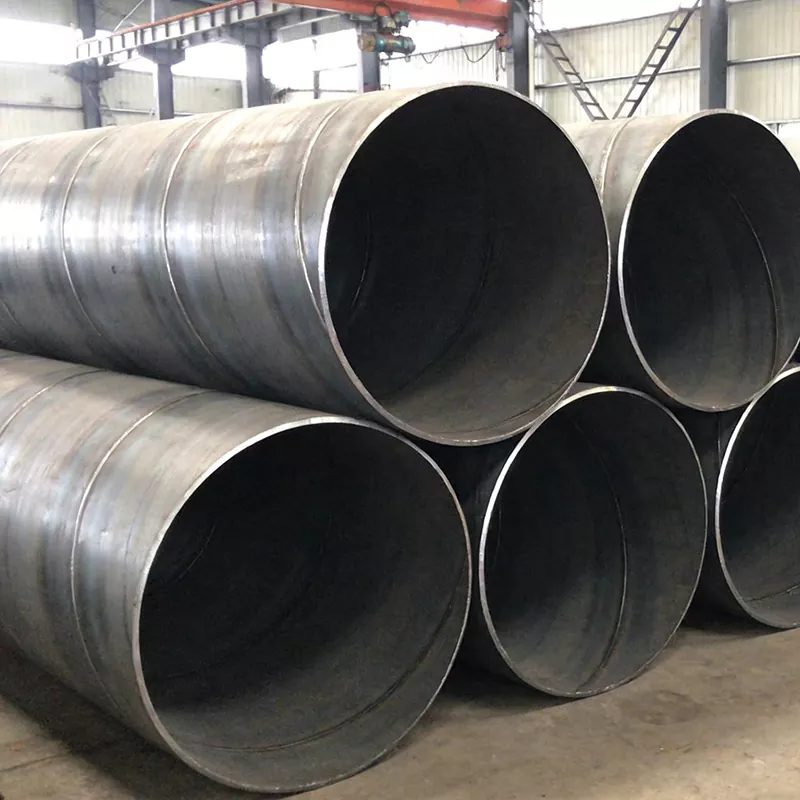

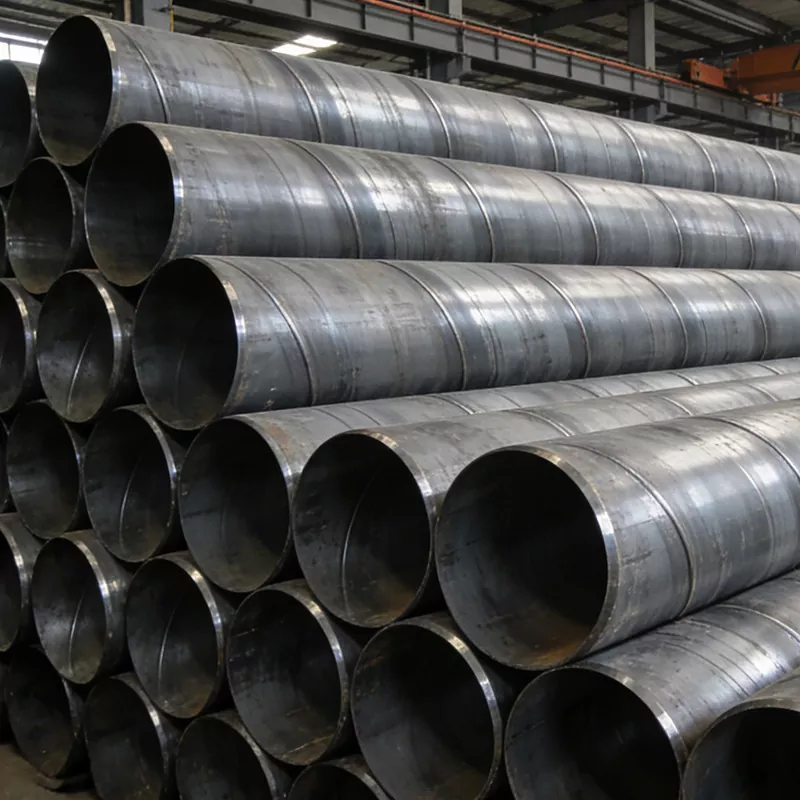

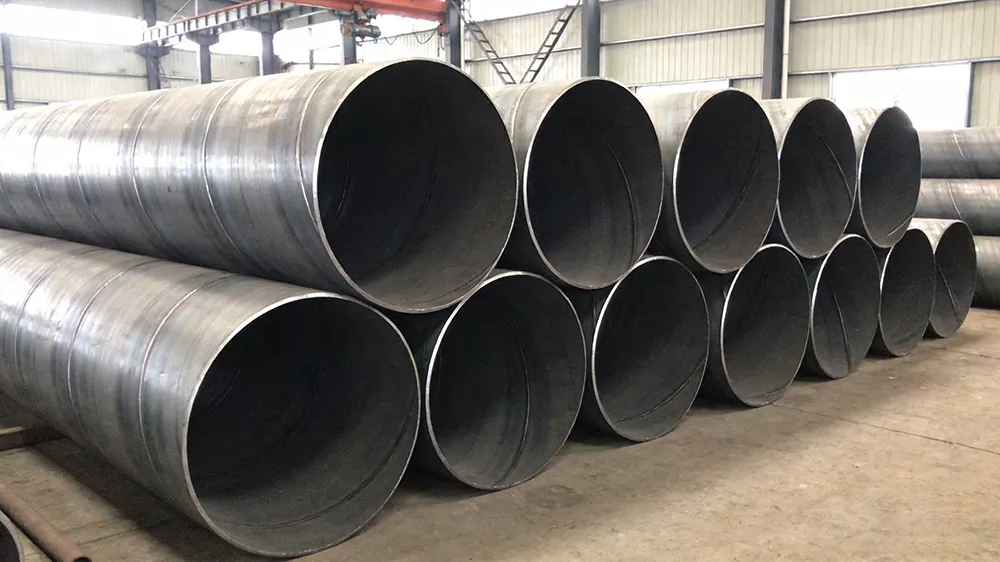

Иллюстрация продукта:
